精密ばね
精密ばね・線成形品の特注製作
精密ばねを、線径0.2〜2.0 mmの範囲で図面どおりに製作します。圧縮ばね、引張ばね、ねじりばね、線成形品に対応し、月産能力は200万個以上、1,000個からお見積りします。荷重は指定長さで実測します。組み合わせるプレス接点やクリップも同じ工場で作り、まとめて出荷できます。
加工能力
| 線径 | 0.2–2.0 mm |
|---|---|
| 種類 | 圧縮ばね、引張ばね、ねじりばね、線成形品 |
| 生産能力 | 2,000,000個以上／月 |
| 最小ロット | 1,000個 |
対応できるばね
- 圧縮ばね ― 円筒形、円すい形、クローズドエンド、研削端
- 引張ばね ― フック・ループ形状
- ねじりばね ― シングル、ダブル
- 線成形品 ― クリップ、ピン、特注の曲げ形状
荷重と寸法の確認方法

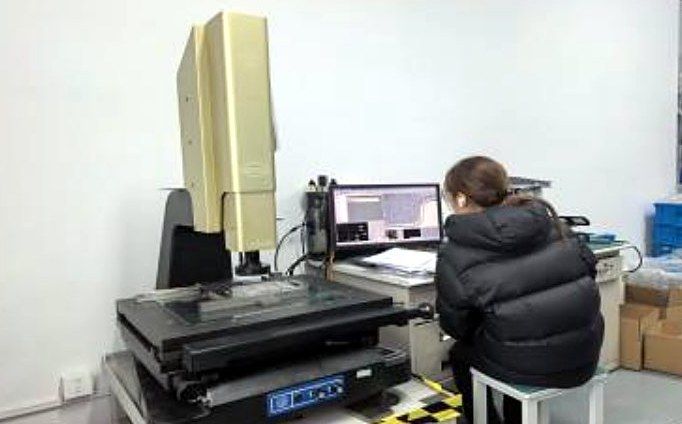

ISO 9001:2015の品質マネジメントシステムで管理しています。初品は自由長、径、腕の形状を画像測定機で測ります。指定長さでの荷重はプッシュプルゲージで実測します。
量産ロットはAQL抜取検査を行い、寸法成績書は各ロットに添付できます。
図面に記入いただきたい項目
線径と材質、外径または内径、自由長、有効巻数、端部形状、指定長さでの荷重（またはばね定数）。ねじりばねは、腕の長さと指定角度でのトルクもご記入ください。
あわせて、重要寸法と公差等級（例：JIS B 2704またはEN 15800）、低温焼なまし（へたり取り）・表面処理・不動態化処理の要否もお知らせください。表面処理は認定済みの協力会社で行います。
ばね用線材の選び方
| 材質（JIS） | 強度 | 耐食性 | 主な用途 |
|---|---|---|---|
| ピアノ線 SWP-A / SWP-B | 非常に高い | 低い（表面処理または防錆油が必要） | 一般機構部品、屋内用製品 |
| ステンレス鋼線 SUS304-WPB | 高い | 良好 | 電子機器、食品・医療機器、多湿環境 |
| ステンレス鋼線 SUS631J1（17-7PH） | SUS304より高い | 良好 | 高応力のステンレスばね |
| りん青銅 | 中程度 | 良好 | 通電も兼ねるばね |
設計の目安：ばね指数、ばね定数、座屈
ばね指数Cは、コイル平均径を線径で割った値（D/d）です。4〜12程度なら安定して巻けます。4未満では巻くときに線材へ過大な応力がかかり、15を超えるとばね同士が絡みやすく、寸法もばらつきます。
圧縮ばね・引張ばねのばね定数は k = G·d⁴ / (8·D³·n) です（Gは横弾性係数、dは線径、Dはコイル平均径、nは有効巻数）。d⁴とD³で効くため、線径やコイル径がわずかに変わるだけで荷重は大きく変わります。寸法だけでなく、指定長さでの荷重をお伺いするのはこのためです。
自由長がコイル平均径の約4倍を超える圧縮ばねは、穴やロッドでガイドしないと、荷重をかけたときに座屈するおそれがあります。
圧縮ばねの端部形状
| 端部形状 | 座りの安定性 | コスト | 備考 |
|---|---|---|---|
| クローズドエンド・研削 | 最も良い | 最も高い | 太い線径で一般的。極細線では実用的でない場合あり |
| クローズドエンド・研削なし | 良い | より低い | 細線や小型ばねで一般的 |
| オープンエンド | 悪い | 最も低い | ばねを垂直に座らせる必要がある用途ではほとんど使われない |
引張ばね・ねじりばねで指定いただく点

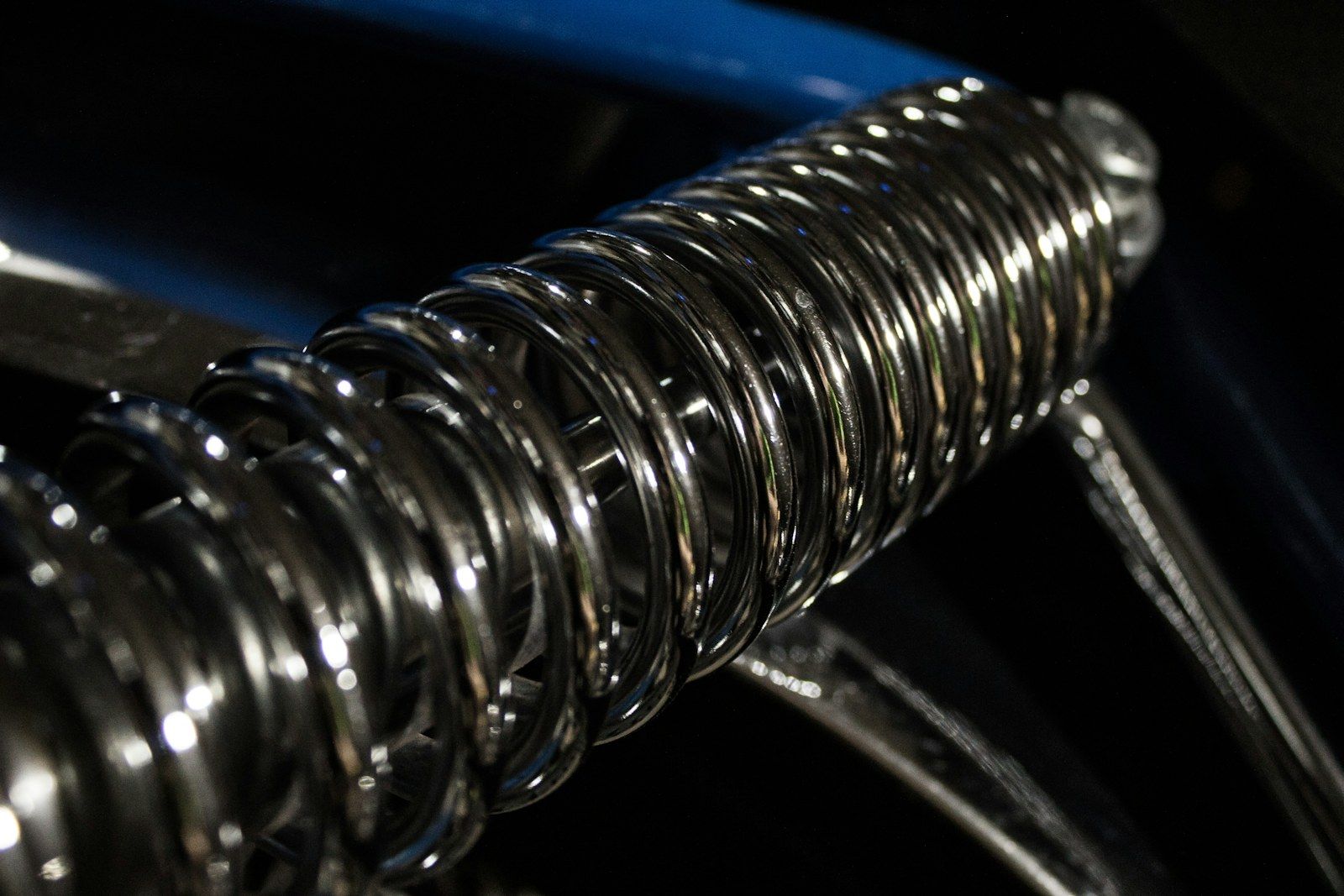

- 引張ばね：初張力、フックの形状、両端フックの向きを指定してください
- 引張ばね：折損の多くはフックの曲げ部から起こります。フックの曲げ半径を小さくしすぎないでください
- ねじりばね：腕の長さ、自由角度、指定角度でのトルクをご記入ください
- ねじりばね：巻方向を指示し、コイルが巻き込まれる方向に荷重がかかるようにしてください
- ねじりばね：巻き込むとコイル径が小さくなります。心棒とのすき間を確保してください
コイルばねか、プレス板ばねか
コイルばねは、小さな径で長いストロークが取れ、ばね定数もほぼ直線で読みやすいのが利点です。プレス板ばねやクリップは薄いスペースに収まり、接点・取付タブ・位置決めを1部品にまとめられます。こちらはばね成形機ではなく金型で作ります。
電池接点板と円すいコイルばねのように、両方を組み合わせる製品も多くあります。どちらも同じ工場で製造しているため、スペースと荷重に合う方式を比べたうえでご提案できます。
小型ばねの梱包
細いばね、特にフックが開いた引張ばねは、バラ詰めにすると絡みます。積層トレイ、仕切り、小袋など、梱包方法は部品ごとに決めてお見積りに反映します。運賃は仕向地ごとにお見積りします。
よくある質問
ばねの線径はどこまで対応できますか？
線径0.2 mmから2.0 mmまでです。
特注ばねの最小ロットは？
1,000個からです。
特注ばねに金型費はかかりますか？
多くの場合、ほとんどかかりません。CNCばね成形機は主に標準ツールで成形するためです。専用ツールが必要な場合は、案件ごとにお見積りで確認します。
ばね指数はいくつにすればよいですか？
目安は4〜12です。この範囲を外れると、寸法や荷重が安定しにくくなります。
ばねの荷重はどうやって保証しますか？
指定長さでの荷重をプッシュプルゲージで実測します。初品と量産ロットの両方で確認します。
ばねとプレス部品をまとめて発注できますか？
はい。接点やクリップも同じ工場でプレス加工しているため、サンプル製作から検査、出荷までまとめて対応できます。
